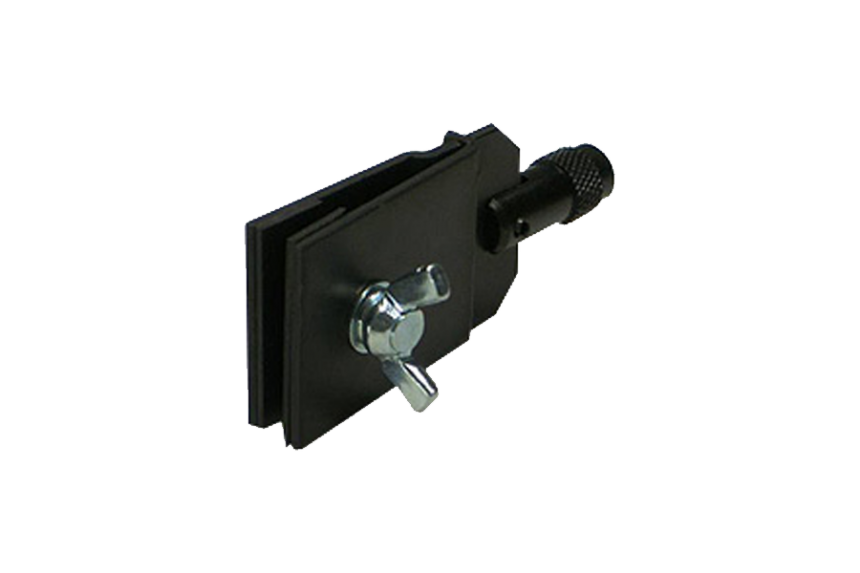

フィルムチャック MODEL-228Hシリーズ

  • ワーク掴み面にヤスリ状の滑り止めを貼り付けたフィルム掴み治具。
  • 表面が平らではないフィルムなどの引張試験に適している。

使用例

  • 引張試験
  • 剥離試験

仕様

MODEL-228H-10 MODEL-228H-20 MODEL-228H-30 MODEL-228H-40
容量 20N
刃のサイズ(W × D mm) W10 W20 W30 W40
刃の最大開き幅 (mm) 1
方式 ネジ締め
取付部 M6×P1メネジ
質量 (g) 38 49 67 77
オプション 変換ネジ

資料ダウンロードと関連製品

MODEL-228H-10 外観図(PDF)　MODEL-228H-20 外観図(PDF)

MODEL-228H-30 外観図(PDF)　MODEL-228H-40 外観図(PDF)
