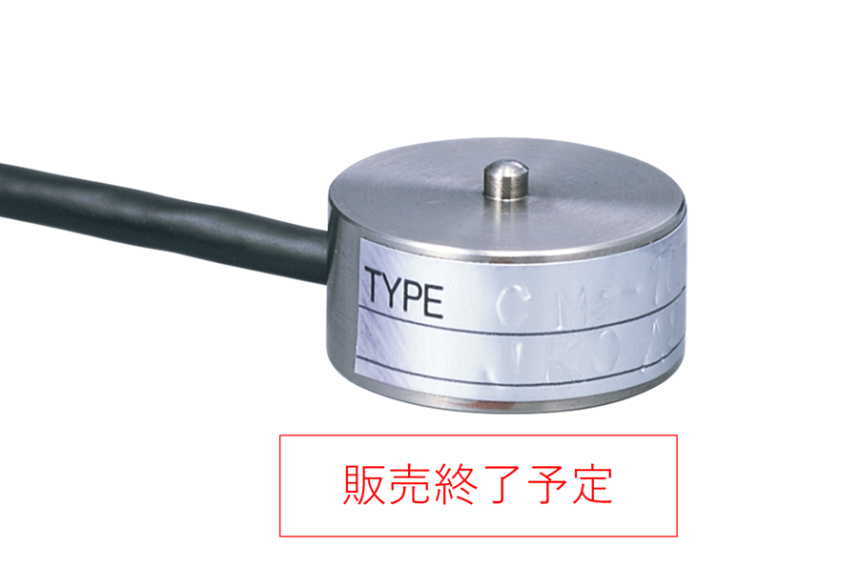

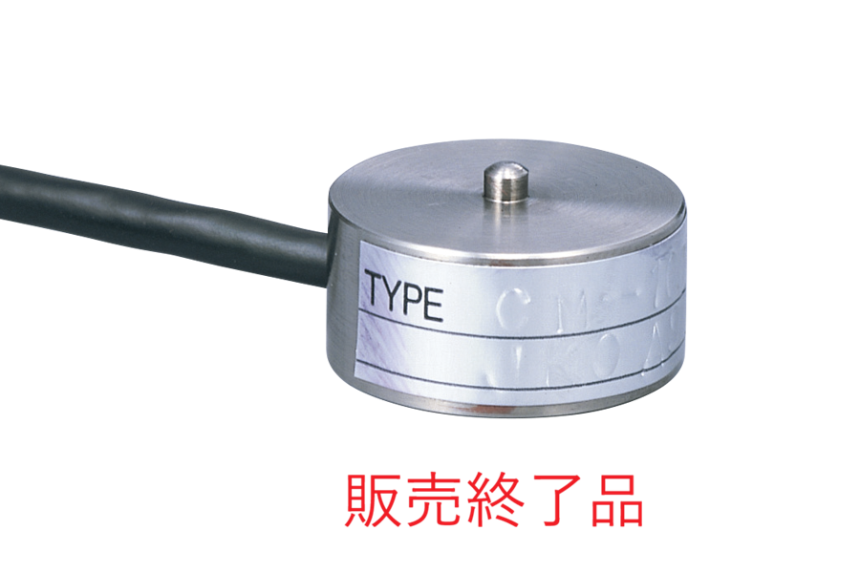

- 小型の圧縮専用ロードセル
- スペースの限られた場所での荷重計測に最適
使用例
- 複数個を使用して荷重分布などの測定に便利
仕様
| CKシリーズ | |
| 定格容量 | 100N～20ｋN |
| 定格出力 | 100N～1kN : 1mV/V±20% 2kN～20kN : 1.5mV/V±20% |
| 非直線性 | 100N～1kN : ±1％R.O. 2kN～20kN : ±2％R.O. |
| ヒステリシス | 100N～1kN : ±1％R.O. 2kN～20kN : ±2％R.O. |
| 繰り返し性 | 1％R.O. |
| 推奨印加電圧 | 5V |
| 許容印加電圧 | 7V |
| 入出力抵抗 | 350Ω±2.5％（100N～1kN : ±2％） |
| 絶縁抵抗 | 1000MΩ以上 |
| 温度補償範囲 | -5～+65℃ (2～20kN : -5～+50℃) |
| 許容温度範囲 | -10～+70℃ (2～20kN : -10～+60℃) |
| 温度による零点の影響 | ±0.5％R.O./℃ |
| 温度による出力の影響 | ±0.05％R.O./℃ |
| 許容過負荷 | 120％R.C. |
| コードの長さ | 3m（100～1kN : 2m） |
| 先端形状 | 先バラ |
