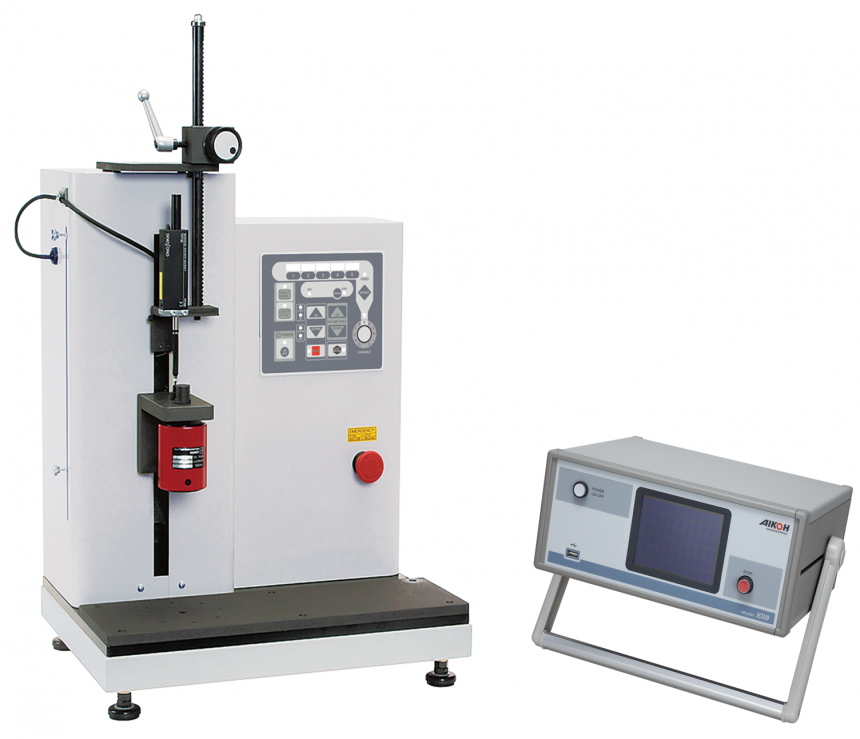

精密荷重試験機 MODEL-1605KL

  • 卓上精密荷重試験機
  • コネクタ評価試験に最適
  • 荷重最小表示0.001N(5Nロードセル使用時)
  • 変位0.001mm表示が可能
  • 小型(微小)部品の試験に最適
  • スイッチフィーリング試験も可能

使用例

  • スイッチフィーリング試験
  • 電子デバイス物性評価
  • コネクタ評価試験
  • 変位設定曲げ試験

仕様

MODEL-1605KL
最大荷重 500N(50kgf)
荷重精度 使用するロードセルによる
荷重計測アンプ MODEL-1018
コントローラ 内蔵
テストスピード 0.5~600mm/min
スピード切替 15段ステップまたは無段
ストローク 255mm
リニアゲージ使用時 25mm
試験中心とコラム間 100mm
テーブルの広さ W475×D150mm
M10×1.5
駆動モータ サーボモータ
検出器 ロータリエンコーダ リニアゲージ 切替
表示分解能 ロータリエンコーダ 0.01mm
リニアゲージ 0.001mm
サイズ W480×H882×D375mm
スタンド質量 約45kg
アンプ質量 約5.6kg
電源 単相 AC100V~AC240V 5A
標準セット 試験機本体
荷重計測用アンプMODEL-1018
ロードセル1個
リニアゲージ
オプション 追加ロードセル
治具
ソフトウェア
