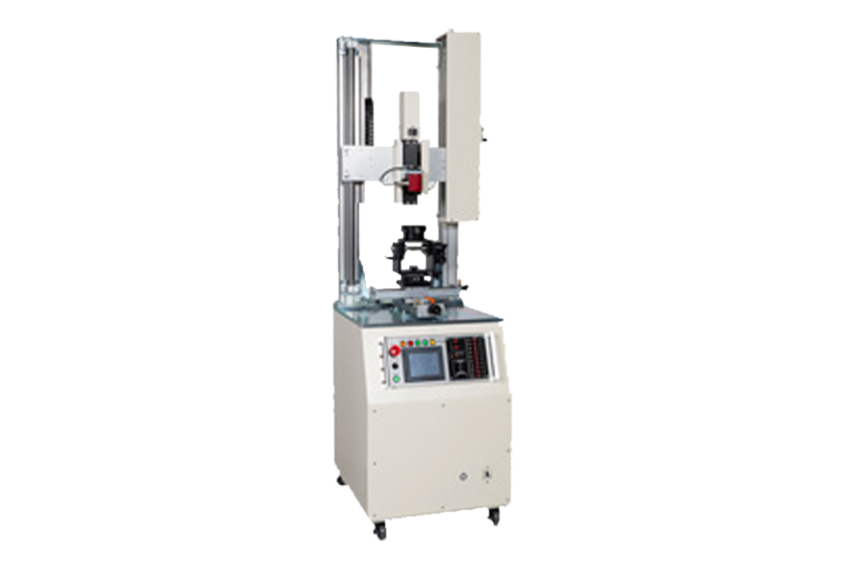

プッシュフィーリング試験機 MODEL-1910/1

  • 車載用プッシュスイッチのフィーリング (荷重-変位)試験に対応
  • 波形データはパソコンにリアルタイムで表示
  • スイッチON-OFF点検出 最大8点
  • 無電圧接点測定、接点電圧降下点測定、抵抗測定のいずれかを選択

仕様

MODEL-1910/1
本体及びコントローラ仕様
最大荷重 200N
テストスピード 2~600 mm/min. 可変
移動スピード 低速、中速、高速
荷重検出方式 ロードセル:MODEL-3020
荷重表示分解能 0.01N
測定力精度 ±0.2%F.S.
変位検出方式 モーターパルス
最大測定範囲 145 mm
変位測定精度 ±0.05mm以内
接点ON-OFF点検出 8接点 無電圧または電圧降下点
接点抵抗測定 電圧降下測定方式
制御 PLC
試験機-PC間通信方式 イーサネット
サイズ W600 x D700 x H2052 mm
質量 約240Kgs
電源 100VAC/200VAC ±10%
治具 (オプション)
手動 X-Yステージ 移動量±100mm
手動 傾斜-水平回転ステージ 傾斜角±90度
回転360度
標準セット 試験機本体
ロードセルMODEL-3020
専用ソフトウェア
オプション パソコン
手動X-Yステージ
手動傾斜-水平回転ステージ
