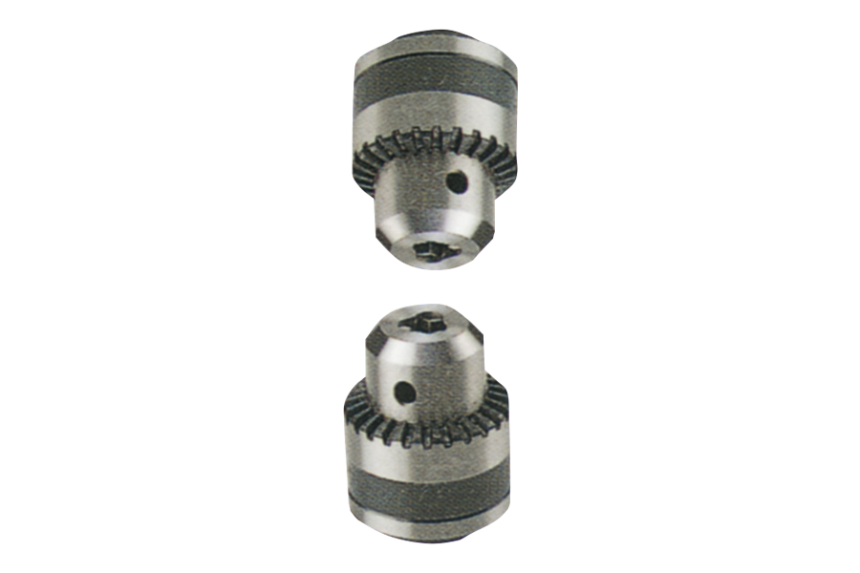

丸棒用チャック TRシリーズ

  • 丸棒掴み用のスクロールチャック治具です。
  • 丸棒チャック引張試験において優れた保持力を発揮します。

使用例

  • 引張試験

仕様

TR-1 TR-4 TR-5A TR-5
容量 3kN 10kN 50kN
刃の最大開き幅 (mm) φ0.5～3 φ2～9 φ3～13 φ10～20
方式 スクロール式
取付部 M6×1深さ12 1/2-20UNF深さ20 1-12UNF深さ40
質量 (g) 70 500 2500
オプション 変換ネジ

資料ダウンロードと関連製品

TR-1 外観図(PDF)　TR-4 外観図(PDF)

TR-5A 外観図(PDF)　TR-5 外観図(PDF)
