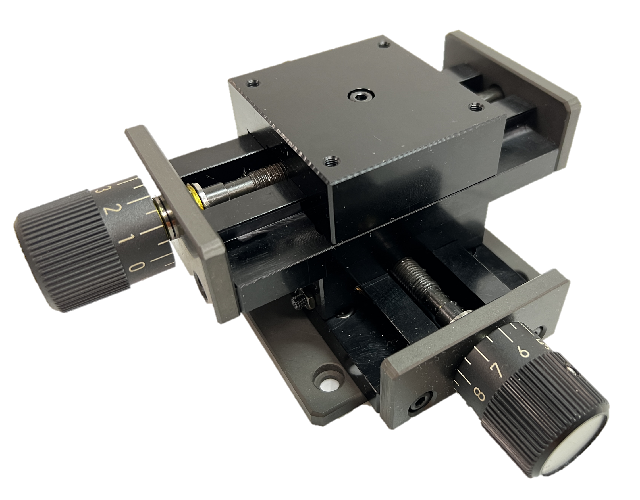

XYステージ MODEL-330

  • バイス、基板ホルダなどと組み合わせて正確な位置出しに使用します。
  • 荷重試験に対応する十分な強度を持っています。
    ※NF(鉛フリーはんだ試験)用は一軸のネジが長くなってます。

使用例

  • テストピースのセンター出し又は微小送り

仕様

MODEL-330
圧縮耐負荷 2kN
引張耐負荷 100N
送り量 1mm/回転
X軸移動量 ±25mm
Y軸移動量 ±25mm
テーブルの広さ(W × Dmm) W55×D60
質量 (g) 1200
オプション 取付板
