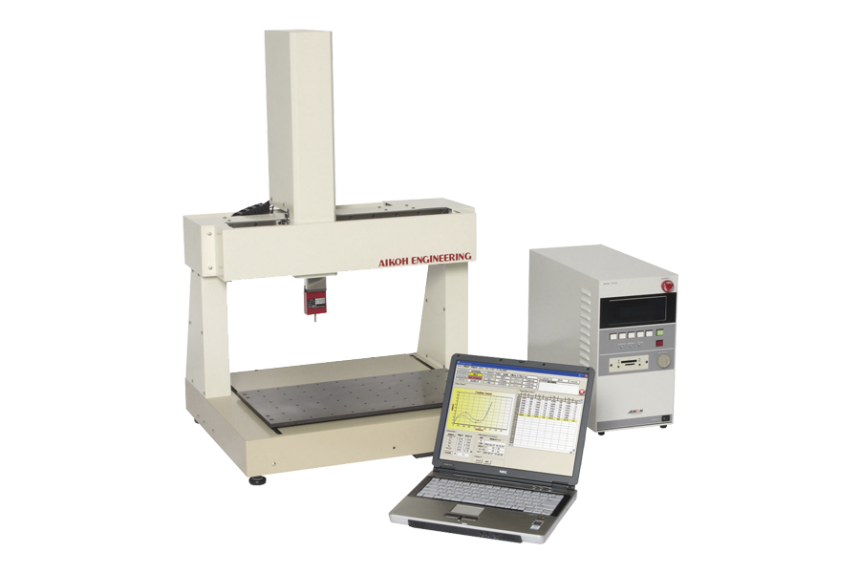

フィーリング試験機 GT-FL500

  • 各種スイッチ、キーボード、ドームスイッチ、ラバースイッチ等の荷重ー変位のフィーリング測定専用器です。
  • XYZの3軸の自動制御が出来ます。
  • 最大16点までのON/OFF接点測定に対応しています。
  • アンプ及びパソコンの画面上でリアルタイムに波形を表示しています。

使用例

  • タクトスイッチフィーリング試験
  • キーボードスイッチフィーリングテスト
  • メタルドームフィーリング試験

仕様

GT-FL500
Z軸(計測)仕様
最大荷重 50N(5kgf)
駆動方式 ACサーボモータ
制御動作 上・下
駆動範囲 0~200mm
荷重測定範囲 0~50N(0~5kgf)
荷重分解能 0.001N(1mN)
荷重精度 使用するロードセルによる
検出器 ロータリエンコーダ
変位測定範囲 0~200mm
変位分解能 0.001mm
表示精度 ±0.05mm
試験速度範囲 0.1~50mm/min
移動速度範囲 1~15mm/sec.
アナログ出力 ±10V(荷重、変位)
サイズ W750 x D560 x H900 mm
質量 50kg
電源 AC100V/AC200~230V
XY軸(移動)仕様
駆動方式 ステッピングモータ
制御動作 X : 右・左
Y : 前・後
駆動範囲 X : 0~450mm
Y : 0~200mm
検出器 ロータリエンコーダ
変位分解能 0.01mm
表示精度 ±0.1mm
移動速度範囲 1~30mm/sec.
試料テーブルの広さ W480 × D280 mm
試料積載質量 20kg
標準セット 試験機本体
MODEL-1013II
ロードセル1個
専用ソフトウェア
オプション パソコン(日本語もしくは英語)
追加ロードセル
治具
