FTNシリーズ用ソフトウェア FTN-3001

  • スタンド追従値、状態表示

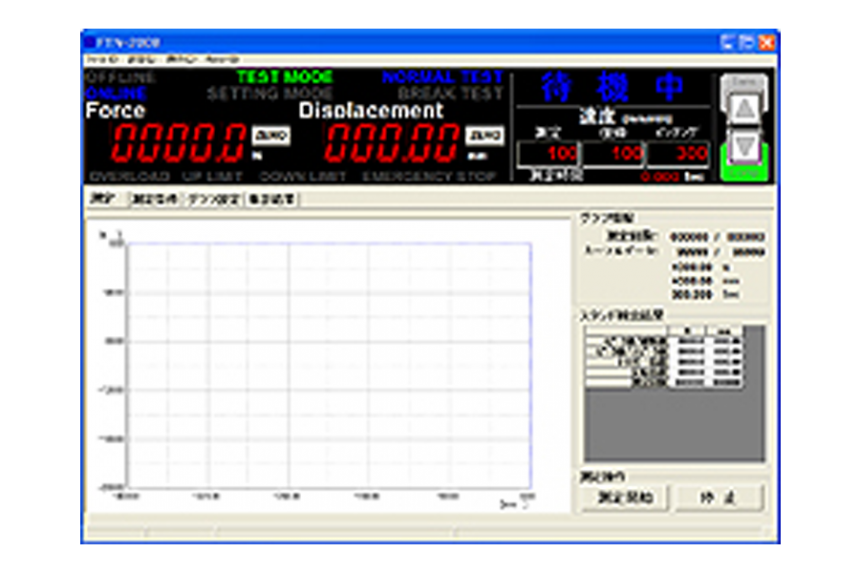

  • 測定時のリアルタイムデータ取得、荷重（変位）-変位（時間）でのグラフ描画
  • 測定条件取得、設定（基本/詳細）
  • スタンド代表値取得、一覧集計
  • 自動繰り返し測定　他
  • 英語OS対応可

仕様

FTN-3001
コンピュータ規格 DOS/V準拠 IBM/PC互換
オペレーションシステム
（OS）		 Microsoft Windows 7,8,10,11 日本語もしくは英語OS
CPU Intel Corei3プロセッサM 2.0GHz以上
本体メモリ 2048MB以上（4096MB以上を推奨）
ハードディスクドライブ ご使用環境により 20～300MB 程度
光学ドライブ CD-ROMドライブ ×1
本ソフトウェアインストール時
ディスプレイ XGA(1024×768) 65536 色以上表示可能なグラフィックコントローラ
および、同上表示可能な外部ディスプレイ(モニター、LCD 等)
通信ポート USBポート×1（MODEL-FTN1-13Aとの通信に必要）

旧バージョンとの比較

機能 FTN-3001 FTN-3000
(旧バージョン)
スタンド操作
測定開始/停止制御
 ○ ○
クロスヘッドインチング操作
 ○ ○
スタンドパネルロック設定
 ○ ×
基本設定取得、送信
 ○ ○
詳細設定（S–1）取得、送信
 ○ ×
スタンド状況表示
通信状況表示
 ○ ○
スタンドモード表示
 ○ ○
測定モード表示
 ○ ○
荷重追従値表示
 ○ ○
変位追従値表示
 ○ ○
アラーム表示
 ○ ○
速度現在値表示
 ○ ○
スタンド基本情報取得、表示
 ○ ○
測定方向表示
 ○ ○
データ表示
測定回数表示
 ○ ○
グラフカーソル位置データ表示
 ○ ○
スタンド検出結果表示
 ○ ○
測定状況表示
 ○ ○
スタンド検出結果一覧表示
 ○ ×
グラフカーソル表示
 ○ ○
結果グラフカーソル位置ピックアップ登録
 ○ ×
スタンド検出結果一覧集計
 ○ ×
結果一覧の再集計
 ○ ×
測定経過時間表示
 ○ ○
スタンド検出結果一覧集計選択
 ○ ×
グラフ表示関連
結果波形グラフ表示
 ○ ○
スケールメモリ表示 (X, Y)
 ○ ○
スケール自動/手動設定
 ○ ○
波形表示データ反転設定
 ○ ○
グラフ表示軸選択
 ○ ○
グラフ重ね書き表示
 ○ ×
グラフ重ね書きファイル登録
 ○ ×
線描画選択
 ○ ×
点描画選択
 ○ ×
文字描画選択
 ○ ×
描画幅選択
 ○ ×
描画色選択
 ○ ×
グラフ背景色選択
 ○ ×
ピックアップ登録位置、No.表示
 ○ ×
荷重トリガーレベル表示
 ○ ×
グラフ再描画選択
 ○ ×
グラフ描画フォーム表示
 ○ ×
グラフ重ね書き描画色変更
 ○ ×
リアルタイムグラフ描画
 ○ ○
測定条件関連
速度簡易設定
 ○ ×
スタンド結果クリア選択
 ○ ×
測定日自動登録
 ○ ○
測定者任意登録
 ○ ○
測定項目任意登録
 ○ ○
備考任意登録
 ○ ○
スタンドコントロール制御選択
 ○ ○
時間測定選択
 ○ ×
時間測定測定時間設定
 ○ ×
連続測定回数設定
 ○ ×
サンプルレート設定
 ○ ○
移動平均回数設定
 ○ ○
変位分解能設定
 ○ ○
ファイル関連
測定データCSVファイル保存
 ○ ○
測定データファイル読込
 ○ ○
スタンド検出結果一覧CSVファイル保存
 ○ ×
グラフ重ね書き登録ファイル保存
 ○ ×
グラフ重ね書き登録ファイル読込
 ○ ×
ピックアップデータ一覧CSVファイル保存
 ○ ×
アプリケーション設定
インチング、キーボードロック設定
 ○ ×
シリアル通信設定
 ○ ○
スタンド状況表示更新時間設定
 ○ ×
アプリケーション画面表示設定
 ○ ×
システムタイマー設定
 ○ ×
ログファイル初期化選択
 ○ ×
リアルタイムグラフ描画選択
 ○ ×
荷重単位選択（N/kgf/gf/Lb）
 ○ ×
言語切り替え選択
 ○ ○
測定条件ロック選択
 ○ ×
印刷関連
印刷プリンター選択
 ○ ×
波形グラフ印刷
 ○ ○
測定条件印刷
 ○ ×
ピックアップ一覧印刷
 ○ ×
スタンド検出結果一覧印刷
 ○ ×
印刷プリンター表示
 ○ ×
その他
波形グラフ、クリップボードコピー
 ○ ○
