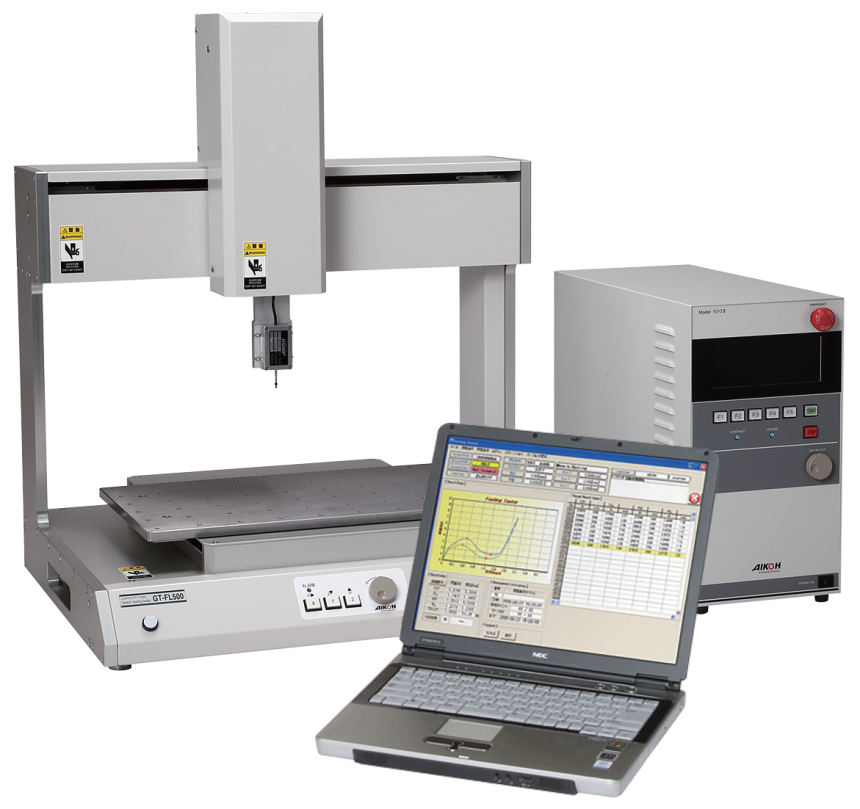

- 各種スイッチ、キーボード、ドームスイッチ、ラバースイッチ等の荷重ー変位のフィーリング測定専用器です。
- XYZの3軸の自動制御が出来ます。
- 最大16点までのON/OFF接点測定に対応しています。
- アンプ及びパソコンの画面上でリアルタイムに波形を表示しています。
使用例
- タクトスイッチフィーリング試験
- キーボードスイッチフィーリングテスト
- メタルドームフィーリング試験
仕様
| GT-FL200 | |
| Z軸(計測)仕様 | |
| 最大荷重 | 50N（5kgf） |
| 駆動方式 | ACサーボモータ |
| 制御動作 | 上・下 |
| 駆動範囲 | 0～200mm |
| 荷重測定範囲 | 0～50N（0～5kgf） |
| 荷重分解能 | 0.001N（1mN） |
| 荷重精度 | 使用するロードセルによる |
| 検出器 | ロータリエンコーダ |
| 変位測定範囲 | 0～200mm |
| 変位分解能 | 0.001mm |
| 表示精度 | ±0.05mm |
| 試験速度範囲 | 0.1～50mm/min |
| 移動速度範囲 | 1～15mm/sec. |
| アナログ出力 | ±10V（荷重、変位） |
| サイズ | W380×D530×H750mm |
| 質量 | 約25kg |
| 電源 | AC100V/AC200～230V |
| XY軸（移動)仕様 | |
| 駆動方式 | ステッピングモータ |
| 制御動作 | X : 右・左 Y : 前・後 |
| 駆動範囲 | X : 0～200mm Y : 0～200mm |
| 検出器 | ロータリエンコーダ |
| 変位分解能 | 0.01mm |
| 表示精度 | ±0.1mm |
| 移動速度範囲 | 1～30mm/sec. |
| 試料テーブルの広さ | W200×D200mm |
| 試料積載質量 | 20kg |
| 標準セット | 試験機本体 MODEL-1013II ロードセル1個 専用ソフトウェア |
| オプション | パソコン（日本語もしくは英語） 追加ロードセル 治具 |
