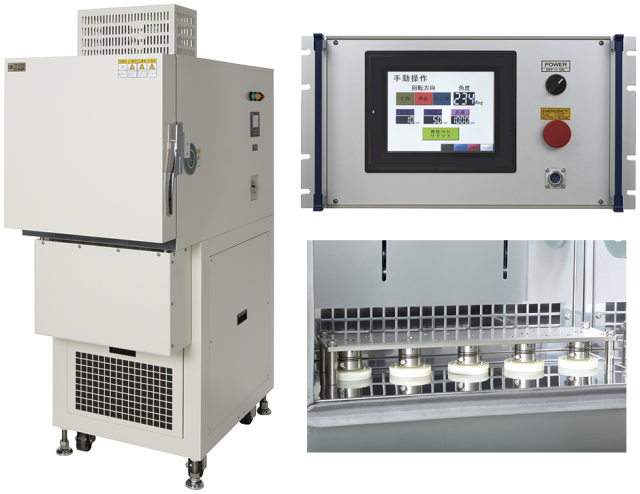

恒温槽付回転耐久試験機
特徴
本機は回転体を速度・角度・回数により制御される5連式の繰り返し動作試験機です。各試験条件は操作パネルにて設定し、容易に操作が行えます。設置された恒温槽により指定された環境下での評価が可能です。
標準仕様
| 最大負荷 | 2N・m |
| 制御動作 | CW/CCW/STOP |
| 動作速度 | 10～1000rpm |
| 動作範囲 | 無制限 |
| 角度分解能 | 1deg |
| 寸法（筐体） | W605×D1135×H1980mm |
| 寸法（制御盤） | W400×D400×H300mm |
| 電源（筐体） | 三相 AC200V 25A |
| 電源（制御盤） | 単相 AC100V 15A |
恒温槽
| 温度範囲 | －5～115℃ |
| 槽内寸法 | W360×D200×H350mm |
| 温度変動幅 | ±1℃ |
| 昇温時間 | 1℃/min. |

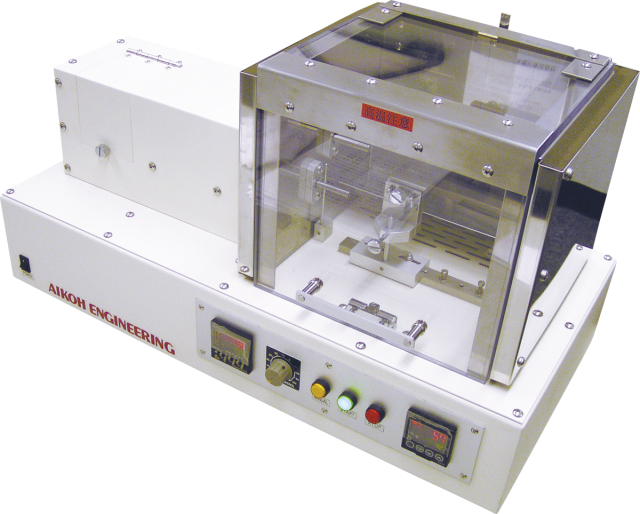

フレキシブル基板屈曲耐久試験機
特徴
本機は温風槽内にて屈曲耐久試験を行う装置です。試験条件は操作パネルにて行い、設定回数に達すると自動停止します。試料の180度曲げ状態のスライド耐久、曲げ状態の圧縮耐久、180度までの屈曲耐久試験が治具を変更する事により行えます。
標準仕様
| 最大負荷 | 50N |
| 動作幅 | 1軸 |
| 耐久スピード | 6～60回/分（往復） |
| 耐久ストローク | ±5～25mm（原点中央） |
| 耐久曲げ角度 | ±18～90度（原点中央） |
| 耐久回数 | 999,999 |
| 電源 | AC100V |
温風槽
| 温度範囲 | 常温～100℃ |
| 温度制度 | ±2℃ |
