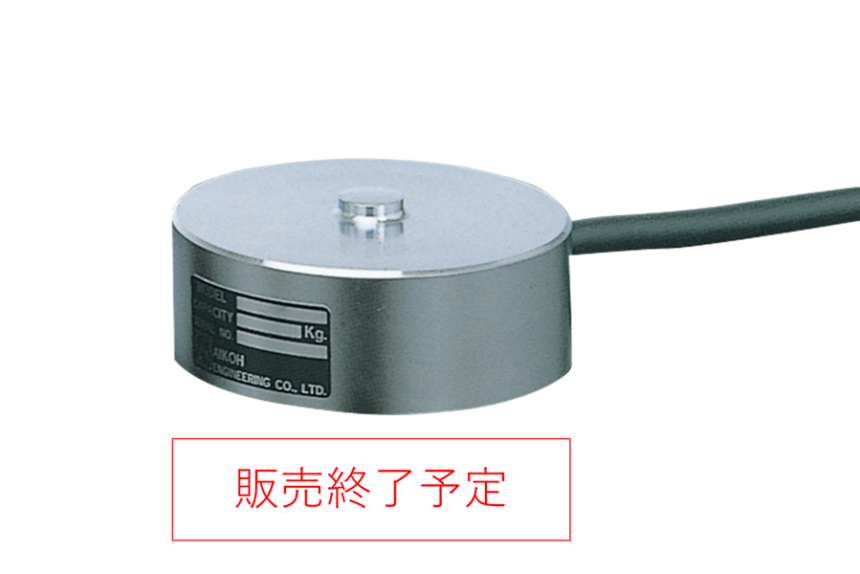

高性能圧縮用ロードセル VCVシリーズ

  • 20kNまではステンレス製の為、耐腐食性に優れている
  • 制約がある場所でも容易に取付けが可能

仕様

VCVシリーズ
定格容量 500N~100kN
定格出力 2mV/V±0.25%(50 & 100kN : 2mV/V±0.5%)
非直線性 0.15%R.O.(50 & 100kN : 0.1%R.O.)
ヒステリシス 0.1%R.O.
繰り返し性 0.05%R.O.
推奨印加電圧 8V
許容印加電圧 12V
入出力抵抗 350Ω±2%
絶縁抵抗 1000MΩ以上
温度補償範囲 -10~+70℃
許容温度範囲 -15~+80℃(50 & 100kN : -15~+75℃)
温度による零点の影響 ±0.05%R.O./℃
温度による出力の影響 ±0.1%R.O./℃
許容過負荷 150%R.C.
コードの長さ 3m
先端形状 プラグ
